Produkt-Details
Herkunftsort: China
Markenname: Friendship Machinery
Zertifizierung: CE, ISO
Modellnummer: HYJ-60
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: Customized
Verpackung Informationen: Holzkiste, Standardseeverpackung
Lieferzeit: 20 bis 30 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 5-30 Stück pro Monat
- Ausgleichengeschwindigkeit: |
6.5 m/min |
- Druckwalzmaterial: |
42GrMo |
- angetriebenes Rollenmaterial: |
40Cr-Schmieden |
Produktion: |
H-Strahl-Produktionslinie |
- mit Motor: |
5.5KW |
- maximaler Systemdruck: |
14MPa |
- Ausgleichengeschwindigkeit: |
6.5 m/min |
- Druckwalzmaterial: |
42GrMo |
- angetriebenes Rollenmaterial: |
40Cr-Schmieden |
Produktion: |
H-Strahl-Produktionslinie |
- mit Motor: |
5.5KW |
- maximaler Systemdruck: |
14MPa |

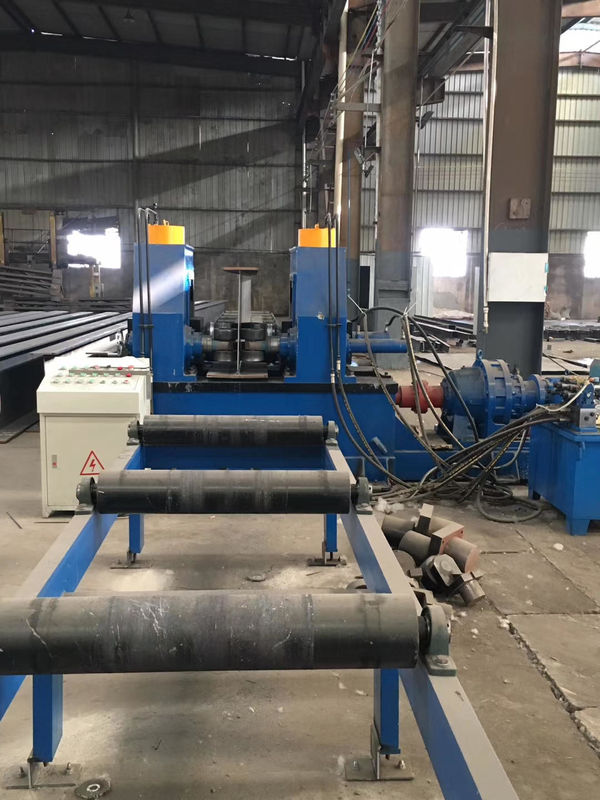

HYJ-60 H Strahlflanz-Hydraulikgerichtemaschine
1. Technische Parameter
● Breite der Flansche: 200-800 mm
● Maximale Flanschdicke: 6-60 mm (nur aus Q235-Stahl)
● Mindesthöhe des Netzes: 200 mm (wenn das Netz eine Höhe von 200-350 mm und eine Flanschdicke von weniger als 16 mm hat, verwenden Sie eine Geradung mit kleinen Walzen,bei Verwendung der Hauptgelenkrolle muss die Netzhöhe mehr als 350 mm betragen)
● Antriebssystem:
- Motor und Reduktor mit Antrieb: BWED-15KW-4P
- Verminderungsmarke: Changzhou Wunan, China
- Ausgleißgeschwindigkeit: 6,5 m/min
- Druckwalzmaterial: 42 GrMo
- Material für angetriebene Walzen: 40Cr-Schmieden
● Hydraulik:
- angetriebener Motor: 5,5 kW
- maximaler Systemdruck: 14 MPa
- allgemeiner Arbeitsdruck: 10 MPa
- Zylinderschieberanschluss: Kugel- und Steckdoseanschluss
● Hauptantriebsleistung: 15 kW
● Verhältnis zwischen Flanschdicke und Breite (Material des Werkstücks ist Q235)
| T | 12 bis 14 | 14 bis 20 | 20 bis 24 | 26 bis 30 | 30 bis 35 | 40 bis 50 | 50 bis 60 |
| W | 200 bis 800 | 250 bis 800 | 280 bis 800 | 300 bis 800 | 350 bis 800 | 400 bis 800 | 600 bis 800 |
| - Motor und Reduktor mit Antrieb | BWED-15KW-4P |
| - Marke der Reduktoren | Changzhou Wunan, China |
| - Ausgleichengeschwindigkeit | 6.5 m/min |
| - Druckwalzmaterial | 42GrMo |
| - angetriebenes Rollenmaterial | 40Cr-Schmieden |
| - mit Motor | 5.5 kW |
| - maximaler Systemdruck | 14Mpa |
| - allgemeiner Arbeitsdruck | 10 MPa |
| - Zylinderschieber anschließen | Kugel- und Steckdose-Kopplung |
| ● Hauptantrieb | 15 kW |
2. Leistungund Merkmale
Die hydraulische Geradmachung für den H-Strahl wird zur Korrektur der Flansche des H-Strahls verwendet.Es biegt den Flansch des I- oder H-Strahls, wenn der Strahl durch das Loch geht.
Die Ausrüstung besteht aus einem Elektromotor, einem Reduktor, einem Steuerradkorrekturgerät, einem Initiativhebezylinder, einem Ex-Fahrer, einem Großrechner, einem Ständer, einem hydraulischen System,vorne/hinten aufzuhelfendes Rollenregal vom Pendeltyp und elektrische SteuerungsanlageDer Korrekturmechanismus ist kompakt, solide und einfach zu bedienen.
