Produkt-Details
Herkunftsort: China
Markenname: Friendship Machinery
Zertifizierung: CE, ISO
Modellnummer: DBDH-1500
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: Customized
Verpackung Informationen: Holzkiste, Standardseeverpackung
Lieferzeit: 20 bis 30 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 5-30 Stück pro Monat
Bahnhöhe: |
300-1500mm |
Netz-Stärke: |
5-16mm |
Flanschbreite: |
150-500mm |
Flanschdicke: |
5-32mm |
Balkenlänge: |
4000-15000mm |
Höchstgewicht des Balkens: |
≤8° |
Bahnhöhe: |
300-1500mm |
Netz-Stärke: |
5-16mm |
Flanschbreite: |
150-500mm |
Flanschdicke: |
5-32mm |
Balkenlänge: |
4000-15000mm |
Höchstgewicht des Balkens: |
≤8° |

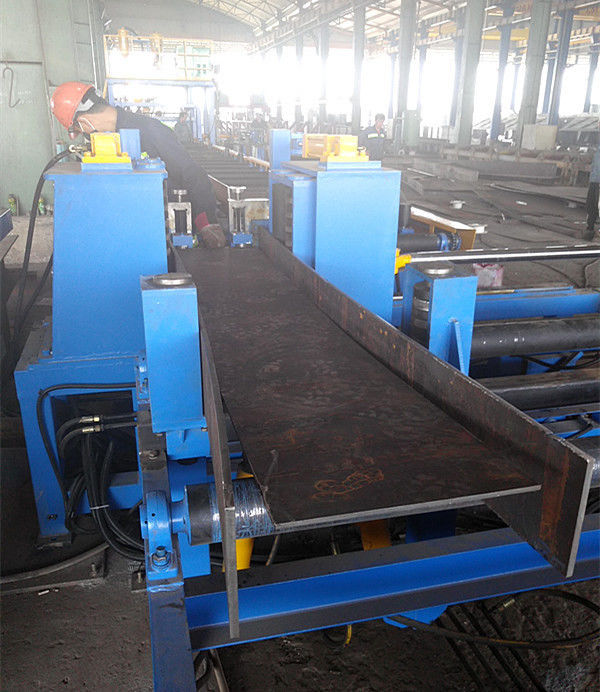

DBDH-1500 Endmontagemaschine
1. Einleitung
Endenmontage-Maschine wird auf Spezifikation Platten in H-Form und Spot-Schweißen, die am Ende zusammenstellen.hydraulisches System und elektrisches Steuerungssystem.
Die Hauptmaschine besteht aus einem Web-Höhenmechanismus, einem Enden-Ausrichtungsgerät und einem Fördergetriebe.
Der Rollenförderer wird durch einen Motor angetrieben, der das Werkstück zum Drehen und anschließend in die Maschine treibt.Es gibt hydraulische Umschlagmechanismen auf beiden Seiten der Walze, die sich drehen und adsorbieren die Flanschplatten auf beiden Seiten der Walze auf magnetische Führerrad, so daß beide Seiten der stehenden Flanschplatte H-Form mit der mittleren flachen Webplatte haben.
2. TechnischeParameter
● Webhöhe: 300 bis 1500 mm
● Webstärke: 5 bis 16 mm
● Flanschbreite: 150-500 mm
● Flanschdicke: 5-32 mm
● Strahllänge: 4000-15000 mm
● Höchstgewicht des Strahls: 4000 kg
● Drehwinkel des Querschnitts: ≤ 8°
| ● Webhöhe | 300 bis 1500 mm |
| ● Webstärke | 5 bis 16 mm |
| ● Flanschbreite | 150 bis 500 mm |
| ● Flanschdicke | 5 bis 32 mm |
| ● Strahllänge | 4000 bis 15000 mm |
| ● Höchstgewicht des Strahls | 4 000 kg |
| ● Drehwinkel des Querschnitts | ≤ 8° |
3.Versorgungsbereich
● Hauptmaschine: 1 Satz
● Rollenförderer: 3,4 m * 4 Stück
● Seitenumwälzgerät: Vor-/Hinterseitenumwälzrahmen, Magnetrad
● Hydraulisches System: Hydraulikpumpenstation, Hydraulikzylinder und Ölrohr
● Elektrische Steuerung: elektrische Steuerung
● Anmerkung: Co2-Schweißmaschine vom Käufer zur Verfügung gestellt und mit manueller Montage
